軌道型緩沖模塊之應用

瀏覽人數 : 2243

文 : 郭智銘/客服中心
[email protected]

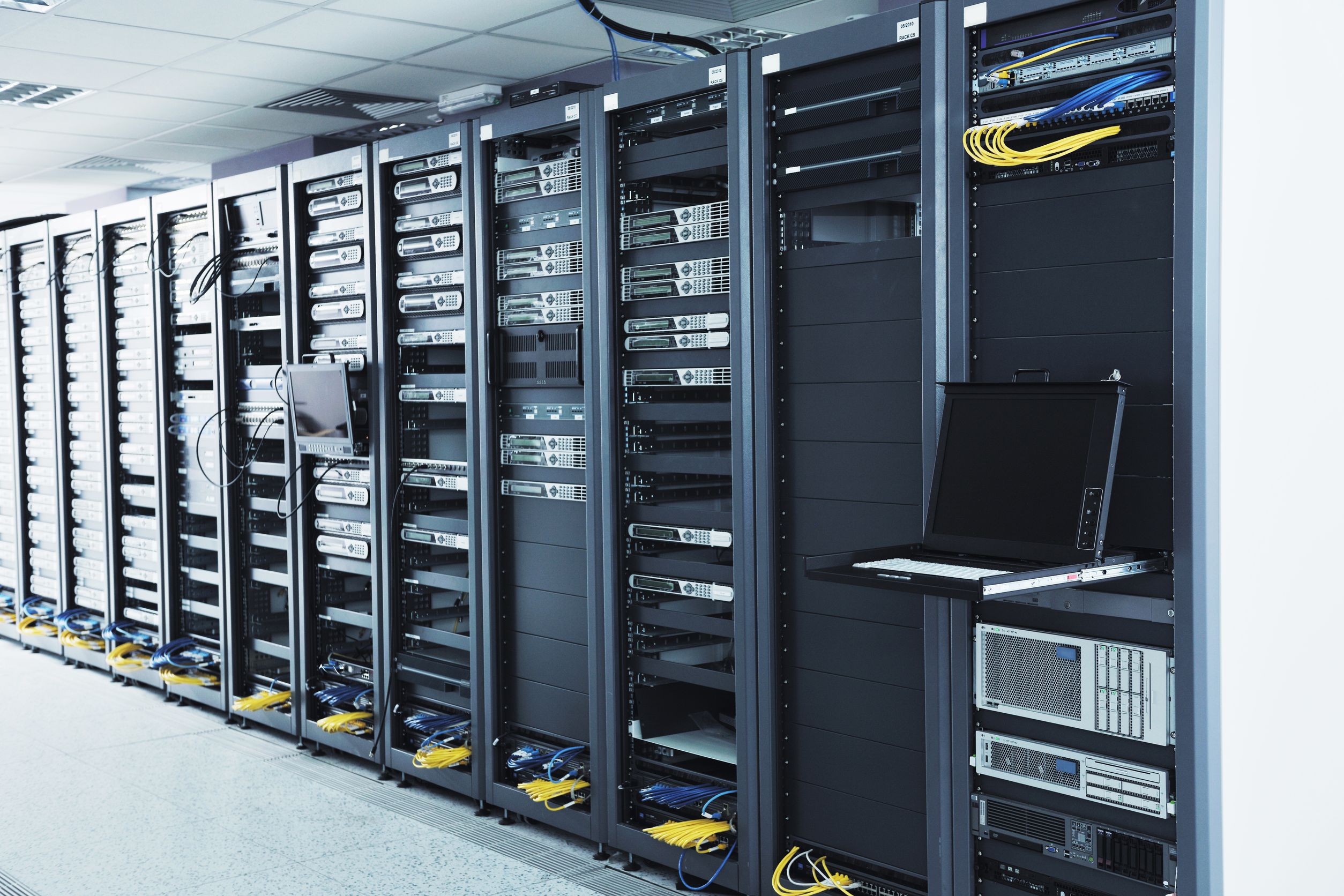

         因應肺炎造成的去全球化，企業紛紛祭出暫停出差或管制人員流動的措施。在家辦公、遠端視訊會議等需求大增，教育機構也陸續推出線上教學課程，所有資訊不再是透過面對面?zhèn)鬟f，而是經由語音、視訊、E-Mail時等透過電子設備來傳輸。傳送方式的改變，接踵而來的是，資料中心、云端與工業需求的遽增以及針對此類設備的高穩定度要求。

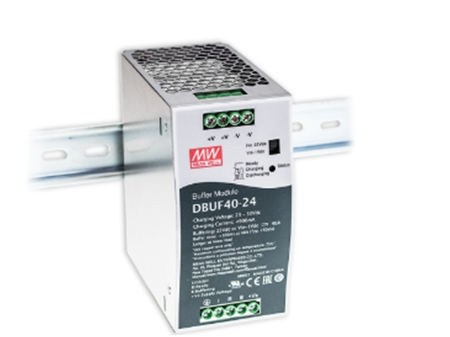

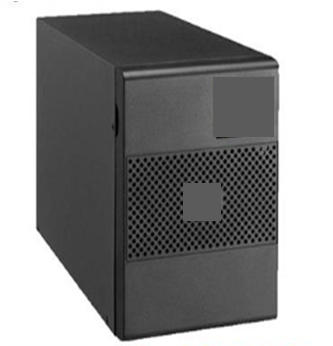

         當企業選擇建立資料中心或工業設施時，除了評估人才、天災之外，穩定的水電供應，也是提高設施穩定度要素之一。為了提高系統穩定性，不斷電系統(UPS)于60年代被提出，如圖一。演變至今，現代的不斷電系統由電池組、逆變器和控制電路組成，一端連接電網，另一端連接電器負載。在電網電壓正常的情況下，不斷電系統利用電網電源為自身充電。當電網出現異常的時候，不斷電系統將儲存于電池中的電能釋放，供負載使用。不斷電系統因搭載電池，適合使用在供電不穩之區域。當AC失效時，不斷電系統需約2~10毫秒方能開始穩壓功能，且不斷電系統內部由電池組成，工作溫度通常為0℃~40℃，部分機型甚至需搭配風扇散熱，因此噪音也是UPS選購時須考量因素之一。長期下來，除了體積大且有著噪音，更有不易維護的問題。為了改善上述缺點，電源制造商紛紛推出緩沖模組，如圖二，讓使用者有其他選擇。

 圖一    圖二

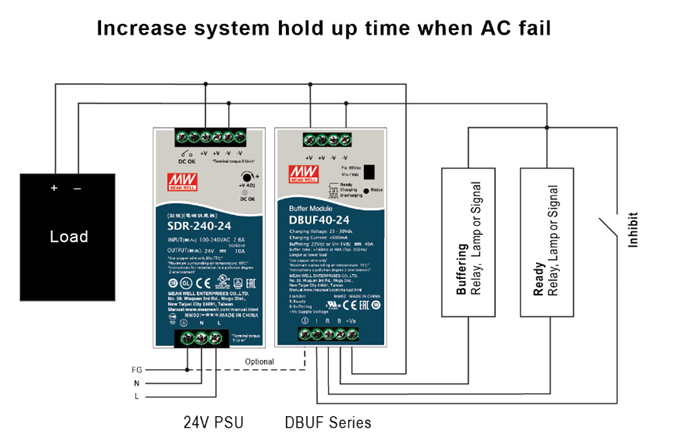

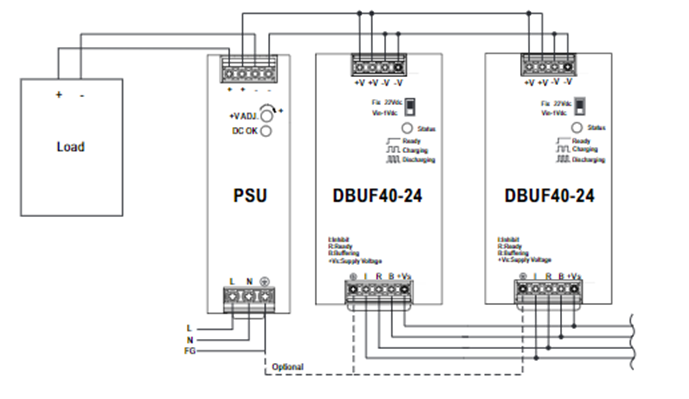

        緩沖模組與不斷電系統有諸多差異，如表一。由于緩沖模組內部是由電容組成，因此，有著小型化、低成本且免維護等優點。此外，UPS有毫秒級的反應時間，相較之下，緩沖模組則無此問題。緩沖模組內部電容與電源輸出端采直接并聯的形式如圖三，當電源輸出失效時，緩沖模組內的電容可即時供電，讓客戶有足夠時間進行資料儲存。緩沖模組特別適用在資料處理相關設備，或者工業電腦供電設備。倘若終端設備負載量較大，或需較多時間儲存資料時，緩沖模組亦能并聯使用，如圖四。

項目 不斷電系統 緩沖模組
持有成本 $$$$$ $$
維護成本 $$$ $
體積 大 小
噪音 中至高 無
負溫度工作 無法 可
維護難易度 高 免
表一


圖三


圖四
         由復雜度的觀點來看，緩沖模組之組成相對單純。比起不斷電系統，緩沖模組有著更精簡的用料，讓緩沖模組的可靠度相對來的高。整體MTBF也略高于不斷電系統。

         明緯推出的DBUF系列，搭載緩沖動作訊號。當輸入電壓失效，導致輸出電壓不足緩沖模組開始動作時，DBUF緩沖模組內建的繼電器將會啟動，可供使用者做微系統進行資料儲存的偵測的依據，借此達到資料的即刻救援，解決使用者對于設備可靠度的需求。
         無論是可靠度、體積、噪音、價格、工作溫度或者維護成本，緩沖模組擁有眾多優勢，已是不少使用者的新選擇。最終，無論是不斷電系統或緩沖模組都各有其優缺點，消費者應視其需求來選擇，方是上上之選。
